Revestidor automático de correas de poliéster PET con sistema automático de paletización

Bobinadora automática de fleje de poliéster PET con sistema de paletizado automático

Programa de paletizado:

A: Fleje DE 600MM, altura 150MM, peso 20KG, 1 capa de 4, separados por cartón, hasta 12 capas.

B: Fleje DE 800MM, altura 190MM, peso 75KG, 1 capa de 2, separados por cartón, hasta 7 capas.

Modelo de brazo robótico: JZJ160A-270

Velocidad: 40 segundospor rollo, un sistema de paletizado automático puede coincidir con hasta 2 conjuntos de uno de cada 8 fleje PETlínea de produccións.

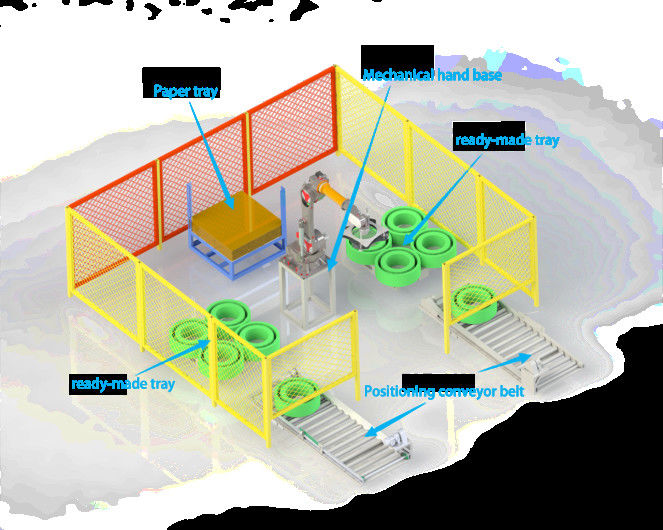

Dimensiones de la plataforma de cartón: largo 1240mm x ancho 1240mm x alto 1500mm

Tamaño de la cinta transportadora de posicionamiento: largo 3220mm x ancho 1170mm x alto 680mm

Base del brazo robótico: largo 700mm x ancho 700mm x alto 1000mm

Después de que el producto terminado llega a la posición de posicionamiento de la cinta transportadora, el brazo robótico agarra el producto terminado en el palet hasta que una capa está llena. Luego, el brazo robótico recoge el palet de producto terminado de cartón del palet de cartón y repite la acción hasta que el palet de producto terminado está apilado.

Resumen

  CQA800F adecuado para una de cada seis, una de cada ocho líneas de producción de fleje PET con uso de brazo robótico.

  La bobinadora de fleje de la CQA800F se utilizó para bobinar flejes en paralelo directamente desde la extrusora.

  Los sistemas funcionan de forma independiente una vez que el material se ha aplicado manualmente. Se pueden integrar en una planta de producción general totalmente automatizada. Bobinan flejes de pet con un ancho de 9~32 mm dependiendo de la configuración.  Una vez que un paquete de bobinado ha alcanzado la circunferencia deseada, se envuelve con película mediante la bobinadora integrada y se vuelca mediante el sistema de transporte integrado desde la bobinadora hasta el transportador de rodillos inferior. Se alimenta un nuevo tubo de bobinado desde el cargador al mismo tiempo y el siguiente paquete se bobina de forma totalmente automática.

  Las máquinas fueron desarrolladas para un funcionamiento continuo. El diseño compacto permite su uso incluso en espacios reducidos.

Hechos y ventajas

Bobinadora de fleje PET totalmente automática para flejes de

1. 9 a 32 mm, con un diámetro exterior del paquete de 820 mmSistema de transporte para transporte automático de paquetes
2. Dispositivo de envoltura de película para envoltura automática de paquetes
3. Terminal de entrada central con gestión de recetas
4. El bobinado totalmente automático se puede lograr con o sin núcleo de papel
5. Detalles técnicos

Modelo

Dancer

1. control para controlar una tensión de fleje y velocidad de bobinado constantes, Servomotor dualTendido preciso, controlado electrónicamente de 2 o 3 puntos con mínima flexión del fleje
2. Mandriles de expansión de láminas neumáticas para un cambio rápido de la bobina
3. Cargador de mangas
4. Depósito de bobinas
5. Dispensador automático de película
6. Dos modos de medición: peso y metro
7. Configuración principal predeterminada

1)

Motor: Motor principal Wuxi Xinjie 1.5KW, relación de velocidad: 1:8, servomotor, Motor de recorrido Wuxi Xinjie: servomotor de 400W

2)

PLC: Pantalla táctil Wuxi Xinjie: Wuxi Xinjie Contactor: Schneider3) Componentes neumáticos: válvula solenoide y manómetro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4) Sensores y luces de encendido/apagado de proximidad: Korea Alto Nicks
