Sistema de paletización automática máquina de remolque de cinta de PET

Sistema automático de paletizado, bobinadora de fleje PET, máquina de bobinado

Resumen

Programa de paletizado:

A: Fleje DE 600MM, altura 150MM, peso 20KG, 1 capa de 4, separados por cartón, hasta 12 capas.

B: Fleje DE 800MM, altura 190MM, peso 75KG, 1 capa de 2, separados por cartón, hasta 7 capas.

Modelo de brazo robótico: JZJ160A-270

Velocidad: 40 segundos por rollo, un sistema de paletizado automático puede coincidir con hasta 2 conjuntos de una salida de 8 fleje PET línea de produccións.

Dimensiones de la plataforma de cartón: largo 1240 mm x ancho 1240 mm x alto 1500 mm

Tamaño de la cinta transportadora de posicionamiento: largo 3220 mm x ancho 1170 mm x alto 680 mm

Base del brazo robótico: largo 700 mm x ancho 700 mm x alto 1000 mm

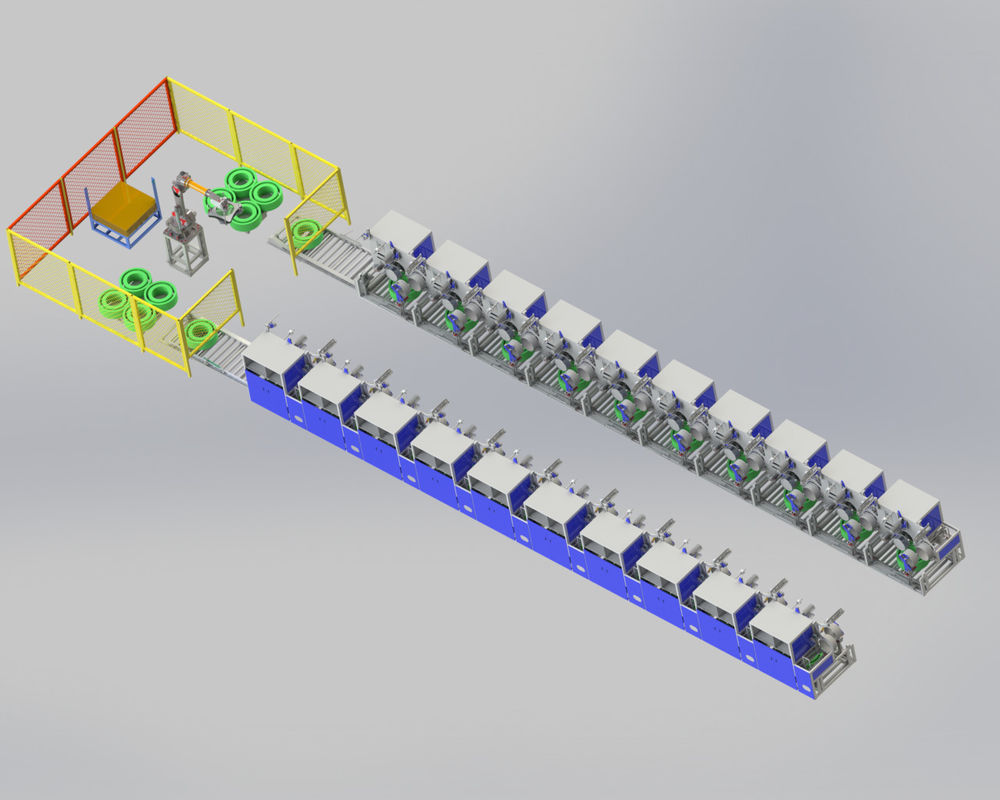

Después de que el producto terminado llega a la posición de posicionamiento de la cinta transportadora, el brazo robótico agarra el producto terminado en el palet hasta que una capa está llena. Luego, el brazo robótico recoge el palet de producto terminado de cartón del palet de cartón y repite la acción hasta que el palet de producto terminado está apilado.

CQA800F adecuado para una de seis, una de ocho líneas de producción de fleje PET con uso de brazo robótico.

La bobinadora de fleje del CQA800F se utilizó para enrollar flejes en paralelo directamente desde la extrusora.

Los sistemas funcionan de forma independiente una vez que el material se ha aplicado manualmente. Se pueden integrar en una planta de producción general totalmente automatizada. Enrollan flejes de pet con un ancho de 9~32 mm según la configuración.

Una vez que un paquete de bobinado ha alcanzado la circunferencia deseada, se envuelve con película mediante la bobinadora integrada y se vuelca mediante el sistema de transporte integrado desde la bobinadora hasta el transportador de rodillos inferior. Un nuevo tubo de bobinado se alimenta desde el cargador al mismo tiempo y el siguiente paquete se enrolla de forma totalmente automática.

Las máquinas fueron desarrolladas para un funcionamiento continuo. El diseño compacto permite su uso incluso en espacios reducidos.

Equipo básico

Danzador control para controlar una tensión de fleje y una velocidad de bobinado constantes, Servomotor dual

Colocación precisa, controlada electrónicamente de 2 o 3 puntos con una flexión mínima del fleje

Mandriles de expansión de láminas neumáticas para un cambio rápido de la bobina

Cargador de mangas

Depósito de bobinas

Dispensador automático de película

Dos modos de medición: peso y metro

Hechos y ventajas

bobinadora de fleje PET totalmente automática para flejes de 9 a 32 mm, con un diámetro exterior del paquete de 820 mm

sistema de transporte para transporte automático de paquetes

dispositivo de envoltura de película para envoltura automática de paquetes

terminal de entrada central con gestión de recetas

El bobinado totalmente automático se puede lograr con o sin núcleo de papel
