Máquina de enrollamiento de cinta de PET con sistema automático de paletización

Máquina de enrollamiento de cinta de PET con sistema automático de paletización

CQA800F adecuado para una de cada seis, una de cada ocho líneas de producción de correas PET con uso de brazo robótico.

Equipo básico

Bailadoracon un diámetro de inclinación superior a 20 mm,, Servomotor doble

Precisión, control electrónico de 2 o 3 puntos de colocación con una flexión mínima de las correas

Las demás máquinas y aparatos para la fabricación o el almacenamiento de materiales de construcción

Revista de manga

Depósito de bobinas

Dispensador de películas automático

Dos modos de medición: peso y medidor

Datos y ventajas

con una capacidad de carga de más de 300 kPa,9con un diámetro de 8 mm,20 mm

Sistema de transporte automático de paquetes

dispositivo de envoltura por película para el envase automático de paquetes

terminal de entrada central con gestión de recetas

Se puede obtener un enrollamiento totalmente automático con o sin núcleo de papel

El enrollador de correas de la CQA800F se utilizó para enrollar correas en paralelo directamente desde la extrusora.

Los sistemas funcionan de forma independiente una vez que el material ha sido aplicado manualmente.- ¿ Qué?ancho de 9 a 32 mm según la configuración.

Una vez que un paquete de enrollamiento ha alcanzado la circunferencia deseada,se envuelve con película por el enrollador integrado y se inclina por el sistema de transporte integrado desde el enrollador hasta el transportador de rodillos situado debajoAl mismo tiempo, se alimenta un nuevo tubo de enrollamiento desde el cargador y el siguiente paquete se enrolla completamente automáticamente.

Las máquinas fueron desarrolladas para un funcionamiento continuo.

Configuración principal predeterminada

1) elMotor: motor principal de Wuxi Xinjie de 1,5 kW, relación de velocidad: 1:8, servomotor,

Motor de travesía de Wuxi Xinjie: servomotor de 400W

2) elPLC: Wuxi Xinjie Pantalla táctil: Wuxi Xinjie Contactor: Schneider

3) Componentes neumáticos: válvula magnética y manómetro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4)Sensores y proximidad de luces encendidas/apagadas: Corea Alto Nicks

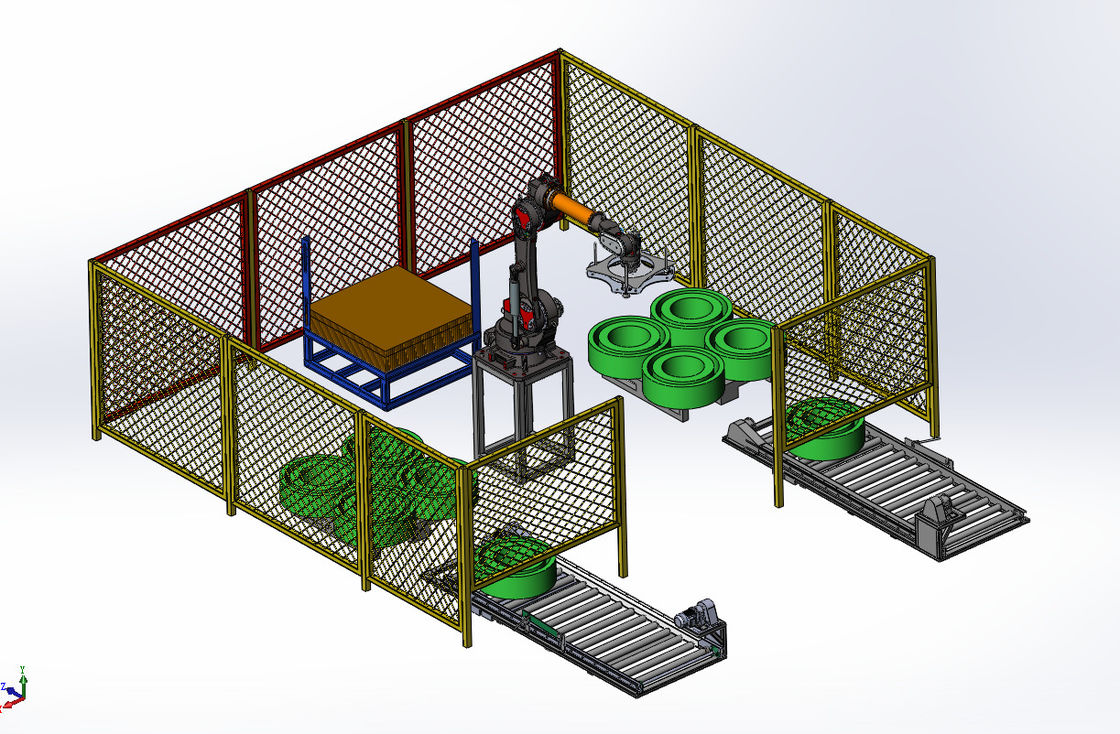

Programa de paletización:

A. No: correa - ¿ Qué?600 mm, altura 150 mm, peso 20 kg, 1 capa de 4, separadas por cartón, hasta 12 capas.

B: ¿Qué quieres decir?Las demás:800 mm, altura 190 mm, peso 75 kg, 1 capa de 2, cartón separado, hasta 7 capas.

Modelo del brazo del robot: JZJ160A-270

Velocidad: 40 segundosporun sistema de paletización automático puede combinar hasta 2conjuntos deuno de cada ocho. Cintas de PETlínea de producciónel.

Las dimensiones de la plataforma de cartón: longitud 1240 mm x anchura 1240 mm x altura 1500 mm

Tamaño de la cinta transportadora de posicionamiento: longitud 3220 mm x anchura 1170 mm x altura 680 mm

Base del brazo del robot: longitud 700 mm x anchura 700 mm x altura 1000 mm

Después de que el producto terminado llegue a la posición de posicionamiento de la cinta transportadora, el brazo robótico agarra el producto terminado en el palet hasta que una capa esté llena.El brazo robótico luego recoge el palet de producto terminado de cartón del palet de cartón y repite la acción hasta que el palet de producto terminado esté apilado.
