Envasadora automática de correas de poliéster PET con sistemas de paletización no tripulados

Bobinadora automática de fleje de poliéster PET con sistemas de paletización no tripulados

Resumen

  CQA800F adecuado para una de cada seis, una de cada ocho líneas de producción de fleje PET con uso de brazo robótico.

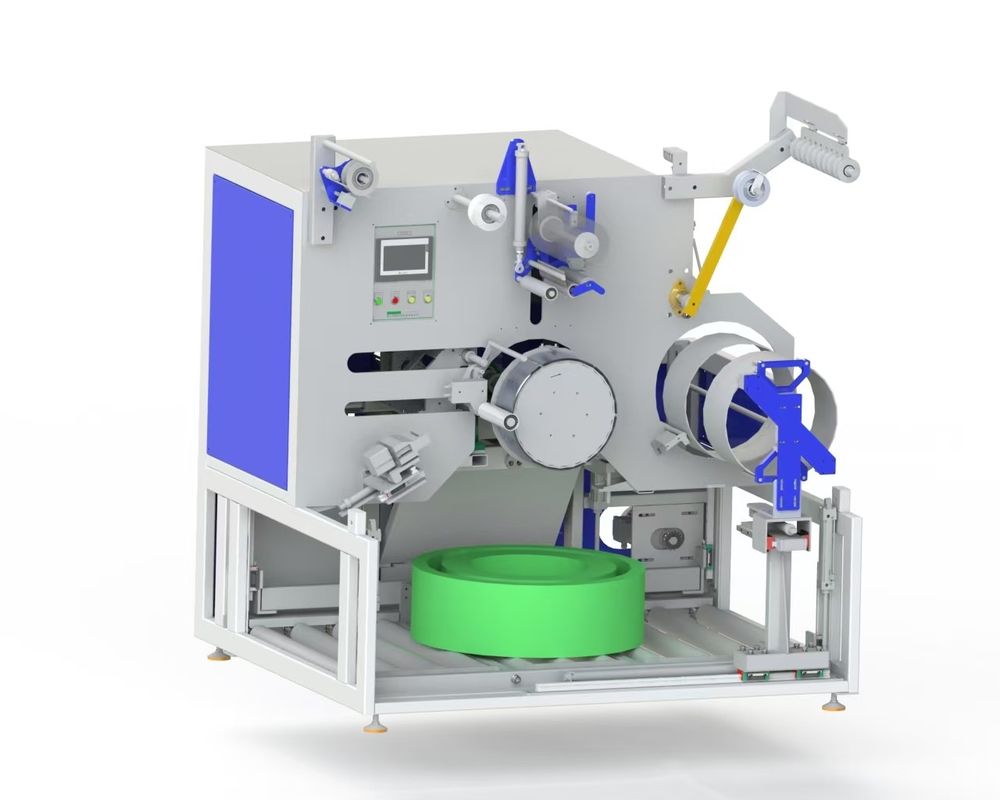

  La bobinadora de fleje del CQA800F se utilizó para bobinar flejes en paralelo directamente desde la extrusora.

  Los sistemas funcionan de forma independiente una vez que el material se ha aplicado manualmente. Se pueden integrar en una planta de producción general totalmente automatizada. Bobinan flejes de pet con un ancho de 9~32 mm según la configuración.  Una vez que un paquete de bobinado ha alcanzado la circunferencia deseada, se envuelve con película mediante la bobinadora integrada y se vuelca mediante el sistema de transporte integrado desde la bobinadora hasta el transportador de rodillos inferior. Al mismo tiempo, se alimenta un nuevo tubo de bobinado desde el almacén y el siguiente paquete se bobina de forma totalmente automática.

  Las máquinas fueron desarrolladas para un funcionamiento continuo. El diseño compacto permite su uso incluso en espacios reducidos.

Hechos y ventajas

Bobinadora de fleje PET totalmente automática para flejes de

1. 9 a 32 mm, con un diámetro exterior del paquete de 820 mmSistema de transporte para transporte automático de paquetes
2. Dispositivo de envoltura de película para envoltura automática de paquetes
3. Terminal de entrada central con gestión de recetas
4. El bobinado totalmente automático se puede lograr con o sin núcleo de papel
5. Detalles técnicos

Modelo

Control de

1. Dancer para controlar una tensión de fleje y una velocidad de bobinado constantes, Servomotor dual
2. Colocación precisa, controlada electrónicamente de 2 o 3 puntos con una flexión mínima del fleje
3. Mandriles de extensión de láminas neumáticas para un cambio rápido de la bobina
4. Revista de mangas
5. Depósito de bobinas
6. Dispensador automático de película
7. Dos modos de medición: peso y metro

Programa de paletización:

A: Fleje DE 600MM, altura 150MM, peso 20KG, 1 capa de 4, separados por cartón, hasta 12 capas.

B: Fleje DE 800MM, altura 190MM, peso 75KG, 1 capa de 2, separados por cartón, hasta 7 capas.

Modelo de brazo robótico: JZJ160A-270

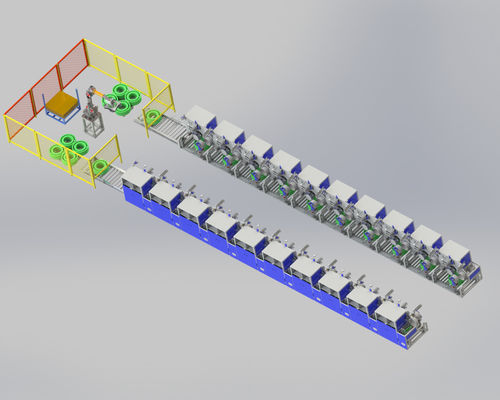

Velocidad: 40 segundos por rollo, un sistema de paletización automático puede coincidir con hasta 2 juegos de una de cada 8 fleje PET líneas.

Dimensiones de la plataforma de cartón: largo 1240 mm x ancho 1240 mm x alto 1500 mm

Tamaño de la cinta transportadora de posicionamiento: largo 3220 mm x ancho 1170 mm x alto 680 mm

Base del brazo robótico: largo 700 mm x ancho 700 mm x alto 1000 mm

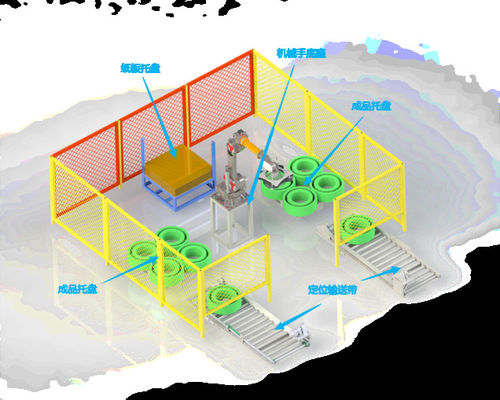

Después de que el producto terminado llega a la posición de posicionamiento de la cinta transportadora, el brazo robótico agarra el producto terminado en el palet hasta que una capa está llena. Luego, el brazo robótico recoge el palet de producto terminado de cartón del palet de cartón y repite la acción hasta que el palet de producto terminado está apilado.
