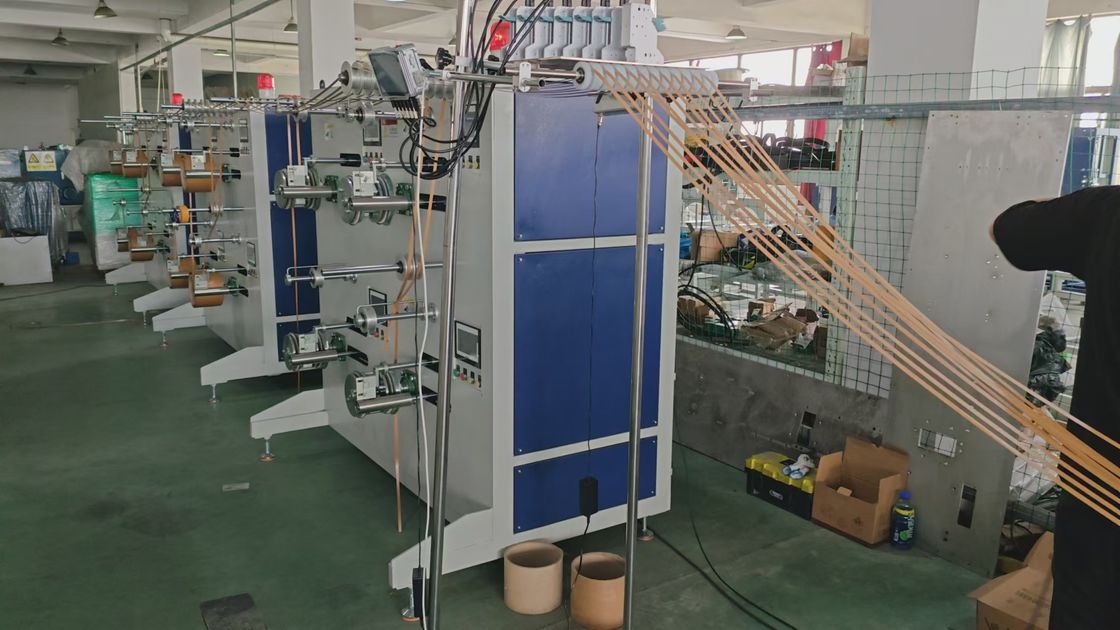

Línea de producción de tiras de papel de 3 fases / línea de fabricación / máquina de fabricación

Condiciones de trabajo: fuente de alimentación 3 fase 380V, presión de aire 6~8Kgf, conectar la tubería de aire de acuerdo con la marca en el equipo ((Φ10)), conectar el cable de alimentación (más de 2,5 metros cuadrados),ventila primero, y luego encender (en orden inverso al apagar la máquina, apague primero la energía y luego apague la presión del aire) potencia instalada 28KW

Funciones principales:

La línea de producción consta de una unidad de almacenamiento de materias primas, una unidad de relieve y corte, una máquina de impresión y una máquina de bobinado.

1:Utilice el servomotor para colocar el cable, rodar la correa de 5 ~ 15MM de ancho, y seleccione el ancho de banda correspondiente a través de la pantalla táctil para rodar, sin cambiar manualmente el engranaje de transmisión.

2: Tamaño del núcleo de papel: ID200mm*Alteza170mm~190mm, después de que el enrollamiento es completado por la máquina se detiene automáticamente, cambiar manualmente el rollo

3: 12 unidades de doble servomotor controlado individualmente cabezas de bobinado, el eje de rebobinado utiliza servomotor de engranaje, la velocidad de rebobinado es la misma que la velocidad de la máquina de corte.Para que los diferentes gramos o ancho de la correa de papel con el par apropiado para el enrollamiento, tratar de reducir la deformación de flexión de la correa de papel después del enrollamiento.

4Dimensiones: Aproximadamente 17000 mm*W1500*H1800 mm

5, Los principales accesorios y origen:

1) Los cuchillos de corte hechos en Japón

2) Marco: placa de hierro de 25 mm, acero de 8 # canal y composición de soldadura de tubo cuadrado de 80 * 40 mm

3) La impresora puede imprimir el logotipo deseado en cada cinta de papel

(4) Motor de la máquina cortadora de 2,2 kW, motor del departamento de relieve de 0,4 kW, motor de rebobinado de residuos de 0,75 kW.

(5) motor: motor principal de enrollamiento (1.5 kW, servomotor de desaceleración 1:8), (doméstico, Wuxi Xinjie) Motor de arreglo (0.4 kW, servomotor, Wuxi Xinjie (doméstico).

(6) PLC, pantalla táctil: Wuxi Xinjie.

(7) componentes neumáticos: válvulas solenoides y manómetros de presión: Taiwan Yadek, cilindro: Donghao pneumático (Wenzhou)

8) Sensores y luces de los interruptores de proximidad: Korea Otonix

9) Tratamiento superficial: fumigación a alta temperatura, cromado, tratamiento de oscurecimiento.
