SLAPPING PET de poliéster enrollador automático/envase MAX80KG por bobina amigable utilizado con sistema de paletización automática

SLAPPING PET de poliéster enrollador automático/envase MAX80KG por bobina amigable utilizado con sistema de paletización automática

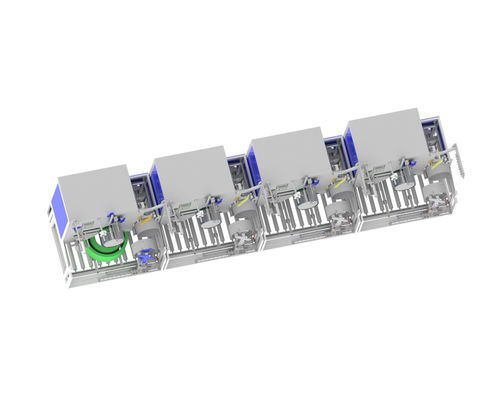

En el caso de las máquinas de ensamblaje automático de correas para mascotas CQA800F

CQA800F adecuado para una de cada seis, una de cada ocho líneas de producción de correas PET con uso de brazo robótico.

El enrollador de correas de la CQA800F se utilizó para enrollar correas en paralelo directamente desde la extrusora.

Los sistemas funcionan de forma independiente una vez que el material ha sido aplicado manualmente.

Con anchura de 9 ~ 32 mm según la configuración.

Una vez que un paquete de enrollamiento ha alcanzado la circunferencia deseada,se envuelve con película por el enrollador integrado y se inclina por el sistema de transporte integrado desde el enrollador hasta el transportador de rodillos situado debajoAl mismo tiempo, se alimenta un nuevo tubo de enrollamiento desde el cargador y el siguiente paquete se enrolla completamente automáticamente.

Las máquinas fueron desarrolladas para un funcionamiento continuo.

Datos y ventajas

con un diámetro del paquete exterior de 820 mm

Sistema de transporte automático de paquetes

dispositivo de envoltura por película para el envase automático de paquetes

terminal de entrada central con gestión de recetas

Se puede obtener un enrollamiento totalmente automático con o sin núcleo de papel

Equipo básico

Control de danzante para controlar una tensión constante de la correa y la velocidad de enrollamiento, doble servomotor

Precisión, control electrónico de 2 o 3 puntos de colocación con una flexión mínima de las correas

Las demás máquinas y aparatos para la fabricación o el almacenamiento de materiales de construcción

Revista de manga

Depósito de bobinas

Dispensador de películas automático

Dos modos de medición: peso y medidor

Configuración principal predeterminada

1) Motor: motor principal de Wuxi Xinjie de 1,5 kW, relación de velocidad: 1:8, servomotor,

Motor de travesía de Wuxi Xinjie: servomotor de 400W

• PLC: Wuxi Xinjie Pantalla táctil: Wuxi Xinjie Contactor: Schneider

3) Componentes neumáticos: válvula magnética y manómetro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4)Sensores y proximidad de luces encendidas/apagadas: Corea Alto Nicks

No se puede optar

1)Motor: motor principal de Siemens de 1,5 kW, relación de velocidad: 1:8, servomotor,

Motor Siemens Traverse: servomotor de 400 W

2)PLC: pantalla táctil de Siemens: contactor táctil de Siemens: Schneider

3) Componentes neumáticos: (marca japonesa o europea)

4)Sensores y proximidad de luces encendidas/apagadas: Corea Alto Nicks

Cintas de PETSistema automático de paletación

Programa de paletización:

R: Correa OD 600MM, altura 150MM, peso 20KG, 1 capa de 4, separada por cartón, hasta 12 capas.

B: correa O.D. 800MM, altura 190MM, peso 75KG, 1 capa de 2, cartón separado, hasta 7 capas.

Modelo del brazo del robot: JZJ160A-270

Velocidad: 40 segundos por rollo, un sistema de paletización automático puede combinar hasta 2 juegos de una de las 8 líneas de producción de correas PET.

Las dimensiones de la plataforma de cartón: longitud 1240 mm x anchura 1240 mm x altura 1500 mm

Tamaño de la cinta transportadora de posicionamiento: longitud 3220 mm x anchura 1170 mm x altura 680 mm

Base del brazo del robot: longitud 700 mm x anchura 700 mm x altura 1000 mm

Después de que el producto terminado llegue a la posición de posicionamiento de la cinta transportadora, el brazo robótico agarra el producto terminado en el palet hasta que una capa esté llena.El brazo robótico luego recoge el palet de producto terminado de cartón del palet de cartón y repite la acción hasta que el palet de producto terminado esté apilado.
