Máquina Enrolladora Automática de Fleje PET con Paletización y Capas de Cartón
Enrollador/Empaquetador Automático de Fleje PET - MAX 80KG por bobina
Fácil de usar con sistema automático de paletización

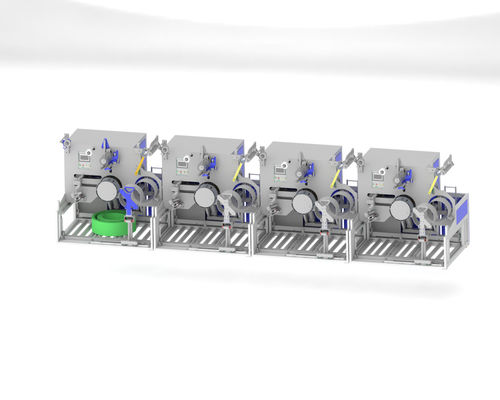

Enrollador Automático de Fleje PET CQA800F
El CQA800F es adecuado para líneas de producción de fleje PET de una de seis, una de ocho con uso de brazo robótico.
El enrollador de fleje se utiliza para enrollar flejes en paralelo directamente desde la extrusora.
Los sistemas funcionan de forma independiente una vez que el material se ha aplicado manualmente. Se pueden integrar en
plantas de producción integrales totalmente automatizadas. Enrollan flejes PET con un ancho de 9~32 mm, dependiendo de la configuración.
Una vez que un paquete enrollado ha alcanzado la circunferencia deseada, se envuelve con film mediante el enrollador integrado
y se inclina mediante el sistema de transporte integrado desde el enrollador hasta el transportador de rodillos inferior.
Al mismo tiempo, se alimenta un nuevo tubo de enrollado desde el cargador y el siguiente paquete se enrolla de forma totalmente automática.
Las máquinas se desarrollaron para funcionamiento continuo. El diseño compacto permite su uso incluso en espacios reducidos.
Características y Ventajas Clave
- Enrollador automático de fleje PET para flejes de 9 a 32 mm, con un diámetro exterior del paquete de 820 mm
- Sistema de transporte para transporte automático de paquetes
- Dispositivo de envoltura con film para empaquetado automático
- Terminal de entrada central con gestión de recetas
- El enrollado totalmente automático se puede lograr con o sin núcleo de papel
Especificaciones Técnicas
| Especificación |
CQA800F |
| Velocidad de enrollado |
50 - 250 m/min |
| Velocidad máxima de recogida |
350 m/min |
| Velocidad máxima de rotación del mandril |
500 m/min |
| Ancho del fleje |
9~32mm |
| Longitud de la traversa |
50~200mm |
| Diámetro del mandril |
406mm o personalizado |
| Diámetro máximo del paquete |
820 mm |
Equipamiento Estándar
- Control de bailarín para controlar la tensión constante del fleje y la velocidad de enrollado, motor dual servo
- Colocación precisa de 2 o 3 puntos controlada electrónicamente con mínima flexión del fleje
- Mandriles neumáticos de expansión de lamelas para cambio rápido de bobina
- Cargador de mangas
- Depósito de bobinas
- Dispensador automático de film
- Dos modos de medición: peso y metro
Sistema Automático de Paletización de Fleje PET
Especificaciones del Programa de Paletización
Programa A: OD del fleje 600MM, altura 150MM, peso 20KG, 1 capa de 4, separadas por cartón, hasta 12 capas.
Programa B: OD del fleje 800MM, altura 190MM, peso 75KG, 1 capa de 2, separadas por cartón, hasta 7 capas.
Componentes del Sistema
- Modelo de brazo robótico: JZJ160A-270
- Velocidad: 40 segundos por rollo
- Un sistema de paletización automático puede corresponder hasta 2 juegos de líneas de producción de fleje PET de una de ocho
- Dimensiones de la plataforma de cartón: largo 1240mm * ancho 1240mm * alto 1500mm
- Tamaño del transportador de posicionamiento: largo 3220mm * ancho 1170mm * alto 680mm
- Base del brazo robótico: largo 700mm * ancho 700mm * alto 1000mm
Una vez que el producto terminado llega a la posición de posicionamiento del cinturón transportador, el brazo robótico agarra
el producto terminado sobre el palé hasta que una capa esté completa. Luego, el brazo robótico recoge el palé de producto terminado de cartón
del palé de cartón y repite la acción hasta que el palé de producto terminado esté apilado.
