9mm~32mm MAX80KG PET STRAP enrollador automático/envase amigable utilizado con sistema de paletización automática

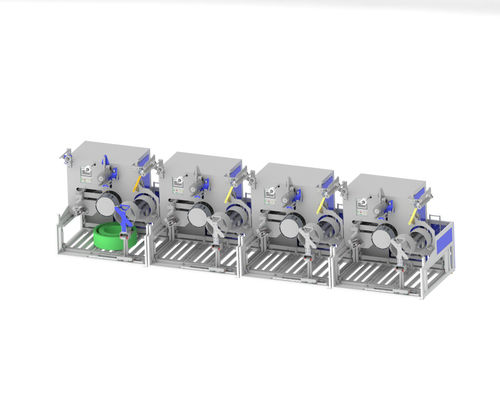

Se trata de un sistema de ensamblaje automático de cinta de PET CQA800F.

Resumen

CQA800F adecuado para una de cada seis, una de cada ocho líneas de producción de correas PET con uso de brazo robótico.

El enrollador de correas de la CQA800F se utilizó para enrollar correas en paralelo directamente desde la extrusora.

Los sistemas funcionan de forma independiente una vez que el material ha sido aplicado manualmente y pueden integrarse en una planta de producción completa totalmente automatizada.Enrollan correas para mascotas con anchura de 9 ~ 32 mm dependiendo de la configuración.

Una vez que un paquete de enrollamiento ha alcanzado la circunferencia deseada,se envuelve con película por el enrollador integrado y se inclina por el sistema de transporte integrado desde el enrollador hasta el transportador de rodillos situado debajoAl mismo tiempo, se alimenta un nuevo tubo de enrollamiento desde el cargador y el siguiente paquete se enrolla completamente automáticamente.

Las máquinas fueron desarrolladas para un funcionamiento continuo.

Datos y ventajas

1. Envasador de correas de PET totalmente automático para correas de 9 a 32 mm, con un diámetro exterior de 820 mm
2. Sistema transportador para el transporte automático de paquetes
3. Dispositivos de envoltura por película para envoltura automática de envases
4. Terminal de entrada central con gestión de recetas
5. Se puede obtener un enrollamiento totalmente automático con o sin núcleo de papel

Detalles técnicos

Equipo básico

1. Control de danzante para controlar una tensión constante de la correa y la velocidad de enrollamiento, doble servomotor
2. Precisión, control electrónico de 2 o 3 puntos de colocación con una flexión mínima de las correas
3. Las demás máquinas y aparatos para la fabricación o el almacenamiento de materiales de construcción
4. Revista de manga
5. Depósito de bobinas
6. Dispensador de películas automático
7. Dos modos de medición: peso y medidor

Cintas de PETSistema automático de paletación

Programa de paletización:

R: Correa OD 600MM, altura 150MM, peso 20KG, 1 capa de 4, separada por cartón, hasta 12 capas.

B: correa O.D. 800MM, altura 190MM, peso 75KG, 1 capa de 2, cartón separado, hasta 7 capas.

Modelo del brazo del robot: JZJ160A-270

Velocidad: 40 segundos por rollo, un sistema de paletización automático puede combinar hasta 2 juegos de una de las 8 líneas de producción de correas PET.

Las dimensiones de la plataforma de cartón: longitud 1240 mm x anchura 1240 mm x altura 1500 mm

Tamaño de la cinta transportadora de posicionamiento: longitud 3220 mm x anchura 1170 mm x altura 680 mm

Base del brazo del robot: longitud 700 mm x anchura 700 mm x altura 1000 mm

Después de que el producto terminado llegue a la posición de posicionamiento de la cinta transportadora, el brazo robótico agarra el producto terminado en el palet hasta que una capa esté llena.El brazo robótico luego recoge el palet de producto terminado de cartón del palet de cartón y repite la acción hasta que el palet de producto terminado esté apilado.
